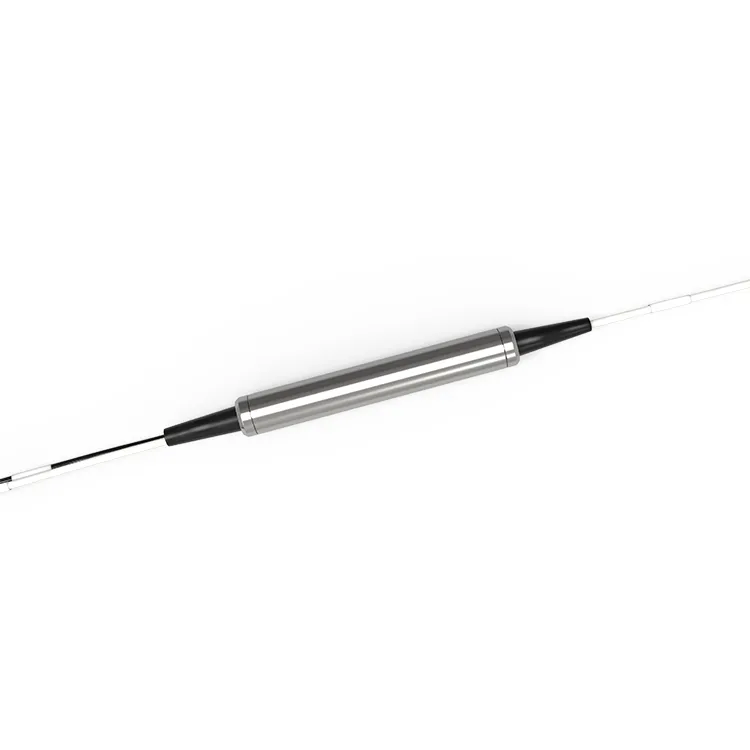

OTDR Iffiltra 1625nm FWDM Komponent

Komponent OTDR FWDM 1625 ta 'D-NET, bl-użu tat-teknoloġija TFF (Thin Film Filter), telf ta' inserzjoni baxx, b'affidabbiltà u stabbiltà eċċellenti. Il-filtri OTDR 1625 huwa adattat għal sistema ta 'monitoraġġ tal-linja tal-kejbil tal-fibra ottika, OTDR.

Ibgħat l-inkjesta

Deskrizzjoni

Parametri tekniċi

Deskrizzjoni tal-prodott

OTDR (Optical Time Domain Reflectometer) hija teknoloġija użata biex tiskopri r-riflessjoni tas-sinjal u t-telf fil-konnessjonijiet tal-komunikazzjoni tal-fibra ottika. L-FWDM OTDR 1625nm huwa komponent ta 'filtru użat biex jiffiltra sinjali ottiċi ta' wavelength mhux 1625nm, adattati għat-teknoloġija FWDM, li hija teknoloġija li tista 'tittrasmetti sinjali ottiċi ta' wavelength multipli f'fibra waħda. Billi nużaw il-komponent OTDR FWDM 1625, nistgħu niffiltraw sinjali ta 'wavelengths oħra waqt l-ittestjar u niffukaw biss fuq sinjali tal-wavelength fil-mira, intejbu l-eżattezza u l-preċiżjoni tal-kejl.

Applikazzjonijiet

● Amplifikaturi ottiċi
● CATV
● OTDR

It-tags Popolari: OTDR Iffiltra 1625nm FWDM Komponent, iċ-Ċina OTDR Iffiltra 1625nm FWDM Komponent manifatturi, fornituri, fabbrika

Speċifikazzjonijiet tal-Prodott

Tul tal-mewġ	TX1625 RX1310/1490/1550nm	Teknoloġija	TFF (Filtru tal-Film Irqiq)
Passband	1600 ~ 1670nm	Riflessjoni	1260~1580
Ripple tal-passband	Inqas minn jew ugwali għal 0.30dB	IL @ Passband	Inqas minn jew ugwali għal 0.60dB
Riflessi band immewweġ	Inqas minn jew ugwali għal 0.20dB	IL @ Riflessjoni	Inqas minn jew ugwali għal 0.40dB
Iżolament tat-trażmissjoni (kanal adj)	Akbar minn jew ugwali għal 30dB	Iżolament tat-trażmissjoni (kanal mhux adj)	Akbar minn jew ugwali għal 50dB
Iżolament ta' riflessjoni	Akbar minn jew ugwali għal 15dB	Telf dipendenti mill-polarizzazzjoni	Inqas minn jew ugwali għal 0.1dB
Dispersjoni tal-mod ta 'polarizzazzjoni	Inqas minn jew ugwali għal 0.2ps	Stabbiltà Termali	Inqas minn jew ugwali għal 0.005N
Id-direttività	Akbar minn jew ugwali għal 50dB	Telf tar-ritorn	Akbar minn jew ugwali għal 45dB
Immaniġġjar tal-qawwa ottika	Inqas minn jew ugwali għal 500mW	Temperatura	Jopera -40 sa 85 grad Ħażna -40 sa 85 grad
Tip ta 'fibra	SMF-28e	Dimensjoni tal-pakkett	Azzar ∮5.5 x L34mm ABS 90 * 20 * 10nm

Nota.
1) L-ispeċifikazzjonijiet kollha huma bbażati fuq l-apparati mingħajr konnetturi, u garantiti fuq wavelength, polarizzazzjoni u temperatura.
2) PMD u valuri ta 'dispersjoni kromatiċi huma garantiti mid-disinn.
3) L-ispeċifikazzjonijiet huma soġġetti għal tibdil mingħajr avviż

Informazzjoni dwar l-ordnijiet

FW	- Pakkett	-Tip ta 'Konnettur	U/A	-1625	-Tip ta 'fibra	-Tul tal-Fibra
	S: Azzar	0: L-ebda konnettur	U: UPC		9: 0.9mm Fibra	005: 0.5+/-0.1m
	B: KAXXA ABS	1: LC	A: APC		20:2.0mm	01: 1.0+/-0.1m
	Oħrajn	2: SC			30:2.0mm	oħrajn
		3: FC			Oħrajn
		4: Oħrajn

FAQ

Q: X'inhi l-funzjoni ta 'FWDM OTDR 1625nm?

A: Il-funzjoni ta 'filtri OTDR 1625 hija li tippermetti t-trażmissjoni ta' sinjali ottiċi multipli permezz ta 'kejbil tal-fibra ottika waħda, u b'hekk tiżdied l-effiċjenza u l-veloċità tat-trażmissjoni tad-dejta f'netwerk.

Q: X'inhu OTDR u kif jaħdem?

A: OTDR (Optical Time Domain Reflectometer) huwa apparat li juża impulsi ottiċi biex ikejjel it-tul, l-attenwazzjoni u l-karatteristiċi tat-telf ta 'kejbil tal-fibra ottika. Tibgħat polz tal-lejżer b'qawwa għolja fil-fibra u mbagħad tkejjel id-dawl rifless biex tiddetermina l-kundizzjoni tal-kejbil.
