Deskrizzjoni

Parametri tekniċi

Karatteristiċi tal-Prodott

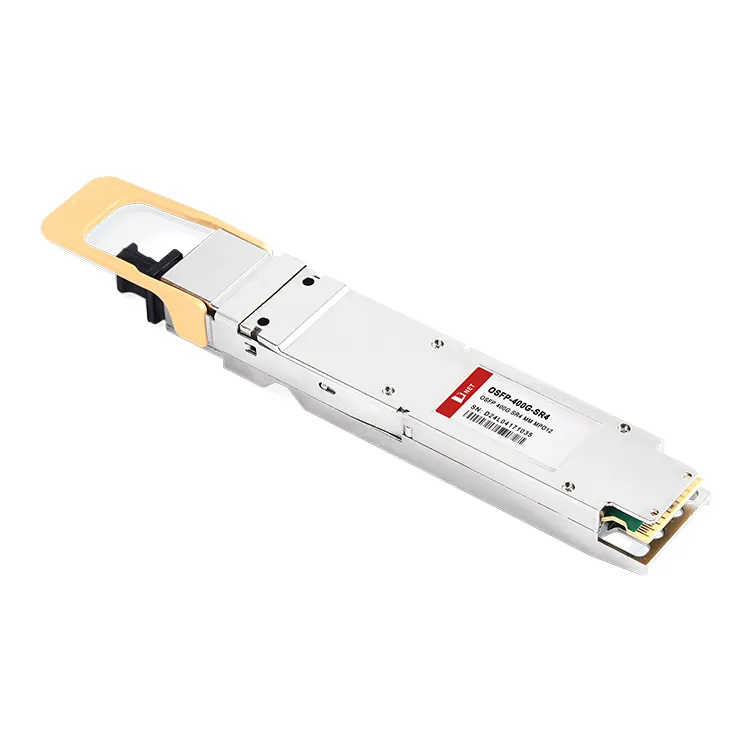

OSFP Serjali Ottiċi Interface
●4x100G PAM4 retimed 400GAUI-4 interface elettriku

● Cable ottiku attiv
●4 kanali VCSEL arrays u 4 kanali PIN photo detector arrays
●Maximum link tul ta '60m fuq OM3 jew 100m fuq OM4

OSFP MSA Konformi
●Hot Pluggable OSFP forma fattur
● Konformi mal-OSFP Modulu Speċifikazzjoni Rev 5.0
●Konformi mas-CMIS 5.2

Appoġġ Protokoll
●Compliant ma IEEE 802.3db
●Compliant għal IEEE 802.3ck

Baxx Konsum tad-dawl
●Less minn 8W fil-firxa tat-temperatura ta '0 sa 70 grad

Applikazzjonijiet

● 400GBASE-SR4 400G Ethernet
●Data center

It-tags Popolari: 400g osfp sr4 mm mpo12 transceiver ottiku, iċ-Ċina 400g osfp sr4 mm mpo12 transceiver ottiku manifatturi, fornituri, fabbrika

Klassifikazzjonijiet Massimu Assoluti

Parametru	Simbolu	Min	Massimu	Unità
Temperatura tal-Ħażna	Ts	-40	85	.C
Każ Operating Temperatura	Fuq	0	70	.C
Relattiv Umdità (mingħajr kondensazzjoni)	RH	15	85	%
Vultaġġ tal-Provvista	Vcc	-0.5	3.6	V
Limitu tal-Ħsara tar-Riċevitur, kull Harper	PRdmg	5		Dbm

Kundizzjonijiet Operattivi Rakkomandati

Parametru	Simbolu	Min	Massimu	Unità
Każ Operattiv Temperatura	Fuq	0	70	.C
Relattiv Umdità (mingħajr kondensazzjoni)	RH	15	85	%
Vultaġġ tal-Provvista tal-Enerġija	Vcc	3.135	3.465	V
Totali Konsum tad-dawl	Pc	-	8	W
Kurrent tal-Provvista Kull tmiem			2.55	A
Daqsxejn Rata	BR		425	Gbps
Tul tal-fibra fuq OM3 MMF			60	m
Tul tal-fibra fuq OM4 MMF			100	m
I2C Arloġġ Frekwenza	0		400	Khz

Noti:

1. Taħt kundizzjoni ta 'vultaġġ ta' provvista operattiva ta '3.465V, u temperatura tal-każ ta' 70 grad

Interface Ottiku tat-Trasmettitur

Parametru		Simbolu	Min	Tipiku	Massimu	Unità
Rata tad-dejta għal kull korsija		DR		53.125		GBd
Format tal-modulazzjoni			PAM4
Wavelength taċ-Ċentru1		λ	840	860	868	nm
Wisa' spettrali RMS		σ			0.6	nm
Qawwa Tnedija medja, kull korsija		Pavg	-4.6		4	Dbm
Qawwa Ottika OMA, kull Lane, max		POMA	3.5			Dbm
OMA barra, kull korsija min	max (TECQ, TDECQ)<1.8 dB		max [-2.6 , max(TECQ,TECQ) –4.4]			dBm
OMA barra, kull korsija min	1.8 < max (TECQ, TDECQ) < 4.4 dB		max [-2.6 , max(TECQ,TECQ) –4.4]			dBm
Għeluq tal-għajnejn tat-trasmettitur u t-tixrid (TDECQ), kull korsija		TDECQ			4.4	Db
Għeluq tal-għajnejn tat-trasmettitur għal PAM4 (TECQ), kull korsija		TECQ			4.4	Db
Proporzjon ta' estinzjoni		ER	2.5			Db
Eskursjoni tal-qawwa tat-trasmettitur, kull korsija					2.3	Dbm
Tolleranza ta 'Telf ta' Ritorn Ottiku		ORLT			14	Db
Qawwa Ottika għal TX DISABLE					-30	Dbm
Fluss imdawwarb2			Iktar minn jew ugwali għal 86% f'19 um Inqas minn jew ugwali għal 30% f'4.5 um
Fluss imdawwarb2

Noti:

1. Iddefinit skond il-prestazzjoni tal-laser użat.

2. Imkejla f'fibra tat-tip A1a.2 jew tat-tip A1a.3, jew A1a.4, 50 um, skont IEC 61280-1-4

Interface Ottiku tar-riċevitur

Parametru		Simbolu	Min	Tipiku	Massimu	Unità
Rata tad-dejta għal kull korsija		BR		53.125		Gbd
Format tal-modulazzjoni			PAM4
Wavelength taċ-Ċentru1		λ	842	885	948	nm
Limitu tal-ħsara			5			Dbm
Medja tirċievi qawwa, kull korsija			-6.4		4	Dbm
Irċievi enerġija, kull korsija (OMAouter)						Dbm
Riflettanza tar-riċevitur		Rr				Db
Sensittività tar-riċevitur, kull korsija1			RS=max (-4.6, TECQ –6.4)			Dbm
Sensittività tar-riċevitur enfasizzat, kull korsija					-2	Dbm
Rx LOS	Jasserixxu		-15			Dbm
	De-asserixxi				-7.5	Dbm
	Isteresi		0.5		5	Db

Noti:

1. Is-sensittività tar-riċevitur hija informattiva u hija definita għal trasmettitur b'valur ta' TECQ. Imkejjel b'sinjal tat-test tal-konformità f'TP3għal BER=2.4E-4 Pre-FEC.

Informazzjoni dwar l-Ordni

Numru tal-Parti	Deskrizzjoni
OSFP-400G-SR4	400G OSFP SR4, MPO12,100m, 850nm, MMF

FAQ

Q: X'tip ta 'konnetturi juża 400G OSFP SR4?

A: 400G OSFP SR4 juża konnetturi tal-fibra MPO/MTP, li joffri densità ogħla u ħinijiet ta 'installazzjoni aktar mgħaġġla.

Q: X'tip ta 'rati ta' data jista 'jappoġġja 400G OSFP SR4?

A: 400G OSFP SR4 jista 'jappoġġja firxa ta' rati ta 'dejta, inklużi 400G Ethernet, 200G Ethernet, u 100G Ethernet. Dan jagħmilha versatili u adattabbli għal varjetà ta 'rekwiżiti tan-netwerk.
