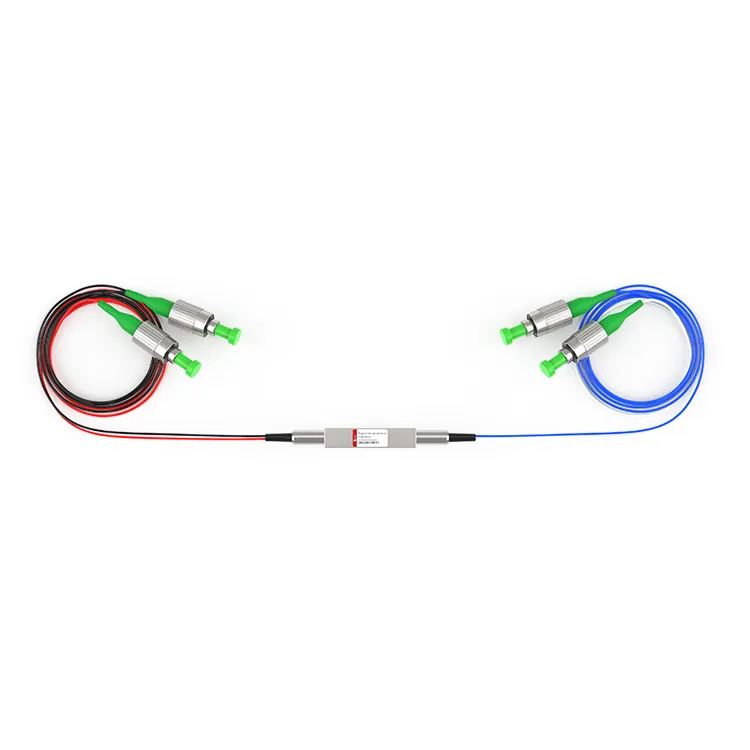

M2x2 Swiċċ manjeto-ottiku

Swiċċ Magneto-Ottiku M2x2
L-Iswiċċ Magneto-Ottiku M2X2 għandu konfigurazzjoni mhux mekkanika u huwa attivat minn sinjali ta 'kontroll elettriċi. Is-swiċċ għandu telf ta 'inserzjoni baxx u inqas minn 1.2 dB, li jiżgura l-kwalità tat-trażmissjoni u l-istabbiltà tas-sinjal ottiku u jtejjeb il-prestazzjoni tas-sistema ta' komunikazzjoni ottika.

Ibgħat l-inkjesta

Deskrizzjoni

Parametri tekniċi

Dettalji tal-Prodott

Iswiċċ Magneto-Ottiku huwa użat ħafna f'tagħmir aerospazjali, sistemi ta 'monitoraġġ u sensing tas-sistema, b'mod ta' qfil estremament stabbli u affidabilità għolja. D-NET hija fabbrika li tispeċjalizza fir-riċerka u l-iżvilupp, produzzjoni u bejgħ ta 'tagħmir u apparat ta' komunikazzjoni tal-fibra ottika, li jistgħu jipprovdu servizzi OEM, u l-iswiċċijiet manjeto-ottiċi jistgħu jappoġġaw produzzjoni personalizzata.

It-tags Popolari: swiċċ manjeto-ottiku m2x2, iċ-Ċina swiċċ manjeto-ottiku m2x2 manifatturi, fornituri, fabbrika

Speċifikazzjonijiet tal-Prestazzjoni

Parametri	Unità	Speċifikazzjonijiet
Medda ta' Wavelength	nm	1520 ~ 1580
Tul ta' Mewġ tat-Test	nm	1550
Telf ta' Inserzjoni^{1, 2}	Db	Inqas minn jew ugwali għal 1.2
TDL	Db	Inqas minn jew ugwali għal 0.30
PDL	Db	Inqas minn jew ugwali għal 0.20
Telf ta' Ritorn	Db	Iktar minn jew ugwali għal 50
Crosstalk	Db	Bidirezzjonali Akbar minn jew ugwali għal 20
Crosstalk	Db	Unidirezzjonali Akbar minn jew ugwali għal 35
Ripetibbiltà	Db	Inqas minn jew ugwali għal ±0.01
Ħin tal-Qlib	lilna	Inqas minn jew ugwali għal 100
Tul tal-polz	lilna	Iktar minn jew ugwali għal 200
Durabilità	Ċikli	Iktar minn jew ugwali għal 10 biljuni
Tip ta' Swiċċ	NA	L-irbit
Kurrent Operattiv	mA	Inqas minn jew ugwali għal 200
Qawwa Ottika Massima	Mw	Inqas minn jew ugwali għal 500
Temperatura operattiva	grad	-5 ~ +70
Temperatura tal-Ħażna	grad	-40 ~ +85
Dimensjoni	Mm	(L)34.0×(W)7.5×(H)7.5 ±0.2

Nota
1. Ittestja f'temperatura tal-kamra u SOP.
2. Esklużi konnetturi, 0.2dB għal konnetturi par wieħed.

Dimensjonijiet mekkaniċi (Unità: mm)

Drive Elettriku

Dijagramma Funzjonali

Informazzjoni dwar l-Ordni

FSW-M2x2-□-□-□-□-□-□-□

- □

Tip ta' Swiċċ

Tip ta' Fibra

vultaġġ

Tul tal-mewġ

TubuTip

Fibra Tul

Konnettur

B: Bidirezzjonali

U: Unidirezzjonali

SM: SM, 9/125

X: Oħrajn

2.5:

2.5V

5.0

5.0V

1550% 3a 1550nm

X: Oħrajn

250% 3a 250um

900% 3a 900um

X: Oħrajn

05: 0.5m±5cm

10: 1.0m±5cm

X: Oħrajn

OO: Xejn

FC: FC/PC

FA: FC/APC

SC: SC/PC

SA: SC/APC

LC: LC/PC

X: Oħrajn

FAQ

Q: X'inhi d-differenza bejn is-swiċċ manjeto-ottiku M2X2 u swiċċijiet ottiċi oħra?

A: Is-swiċċ manjeto-ottiku juża kamp manjetiku biex jaġġusta l-bidla tal-mogħdija ottika, u għandu prinċipju operattiv u prestazzjoni differenti minn tipi oħra ta 'swiċċ ottiku, bħal swiċċ mekkaniku jew swiċċ elettro-ottiku.

Q: Is-swiċċ manjeto-ottiku M2X2 jappoġġja operazzjoni b'ħafna modi?

A: swiċċijiet manjeto-ottiċi 2X2 normalment jappoġġjaw tħaddim b'ħafna modi, adattati għal modi differenti ta 'rekwiżiti ta' trażmissjoni tal-fibra, swiċċijiet manjeto-ottiċi D-NET jistgħu jappoġġjaw l-adattament.
