Servizz tal-Modulu ta' Transceiver Ottiku ta' D-net
● Għajnuna għall-Kompatibbiltà:D-NET joffri servizzi ta 'kompatibilità biex jiżgura li l-moduli ottiċi huma kompatibbli ma' tagħmir minn manifatturi ewlenin.
● Servizzi Personalizzati:D-NET jipprovdi għażliet ta 'adattament OEM għall-prodotti tiegħu. Fuq talba, il-klijenti jista 'jkollhom tikketti tal-logo ikkuluriti mfassla għall-bżonnijiet tagħhom.
● Perjodu ta' Kunsinna Standard:3 Jiem
● Soluzzjonijiet estensivi tat-Tbaħħir:D-NET jikkollabora ma 'kumpaniji ta' kurrier ta 'fama kbira bħal SF, FedEx, DHL, UPS, u oħrajn biex jiżguraw servizzi ta' tbaħħir affidabbli.
Karatteristiċi
● Jappoġġja rati tal-bit sa 1.25Gbps
● Karatteristiċi footprint SFP hot-pluggable
● Mgħammar b'lejżer CWDM DFB u ditekter tar-ritratti PIN, li kapaċi jittrażmetti sa 80km fuq SMF
● Konformi mal-ispeċifikazzjonijiet SFP MSA u SFF-8472, li fihom reċipjent LC duplex
● RoHS konformi
● Mħaddma minn provvista ta' enerġija waħda ta' +3.3V
● Jinkorpora Monitoraġġ Dijanjostiku Diġitali f'Ħin Real
● Firxa tat-temperatura tal-każ operattiv:
-Standard: 0 sa +70 grad
- Industrijali: -40 sa +85 grad
Applikazzjonijiet
● Sistemi ottiċi 1.25Gbps
● Gigabit Ethernet
● 1.063Gbps Fibre Channel
● Links Ottiċi oħra
Dettalji tal-Prodott
It-transceivers huma kompletament konformi mal-Ftehim SFP Multi-Source u l-funzjonijiet dijanjostiċi diġitali speċifikati fl-SFF-8472. Dawn jikkonsistu fi tliet komponenti primarji: trasmettitur tal-lejżer CWDM DFB, photodiode PIN integrat ma 'preamplifier trans-impedance (TIA), u unità ta' kontroll MCU. Il-moduli kollha jikkonformaw mal-istandards tas-sigurtà tal-lejżer tal-Klassi I.
It-tags Popolari: SFP 1G 1000base CWDM 1270nm 80km, iċ-Ċina SFP 1G 1000base CWDM 1270nm 80km manifatturi, fornituri, fabbrika
Klassifikazzjonijiet Massimu Assoluti
|
Parametru |
Simbolu |
Min |
Massimu |
Unità |
|
Vultaġġ tal-Provvista |
Vcc |
-0.5 |
4.5 |
V |
|
Temperatura tal-Ħażna |
Ts |
-40 |
+85 |
grad |
|
Umdità Operattiva |
- |
5 |
85 |
% |
Kundizzjonijiet Operattivi Rakkomandati
|
Parametru |
Simbolu |
Min |
Tipiku |
Massimu |
Unità |
|
|
Temperatura tal-Każ Operattiv |
Standard |
Tc |
0 |
+70 |
grad |
|
|
Estiża |
-20 |
+80 |
grad |
|||
|
Industrijali |
-40 |
+85 |
grad |
|||
|
Vultaġġ tal-Provvista tal-Enerġija |
Vcc |
3.135 |
3.30 |
3.465 |
V |
|
|
Kurrent tal-Provvista tal-Enerġija |
Icc |
300 |
mA |
|||
|
Rata tad-Data |
0.1 |
1.25 |
Gbps |
|||
Karatteristiċi Ottiċi u Elettriku
|
Parametru |
Simbolu |
Min |
Tipiku |
Massimu |
Unità |
Noti |
||
|
Trasmettitur |
||||||||
|
Wavelength taċ-Ċentru |
λc |
λc-6.5 |
λc |
λc+6.5 |
nm |
|||
|
Wisa' Spettrali(-20dB) |
Δλ |
1 |
nm |
|||||
|
Proporzjon ta' Soppressjoni tal-Modalità tal-Ġenb |
SMSR |
30 |
- |
dB |
||||
|
Qawwa Medja tal-Ħruġ |
Pbarra |
0 |
+4.0 |
Dbm |
1 |
|||
|
Proporzjon ta' Estinzjoni |
ER |
9.0 |
Db |
|||||
|
Differenzjali ta' Swing Input tad-Data |
VFL |
180 |
1200 |
mV |
2 |
|||
|
Impedenza Differenzjali tad-Dħul |
ZFL |
90 |
100 |
110 |
Ω |
|||
|
TX Itfi |
Itfi |
2.0 |
Vcc |
V |
||||
|
Attiva |
0 |
0.8 |
V |
|||||
|
Tort TX |
Tort |
2.0 |
Vcc |
V |
||||
|
Normali |
0 |
0.8 |
V |
|||||
|
Riċevitur |
||||||||
|
Wavelength taċ-Ċentru |
λc |
1270 |
1610 |
nm |
||||
|
Sensittività tar-riċevitur |
-26 |
Dbm |
3 |
|||||
|
Tagħbija żejda tar-riċevitur |
-1 |
Dbm |
3 |
|||||
|
LOS De-Assert |
LOSD |
-27 |
Dbm |
|||||
|
LOS Jistqarru |
LOSA |
-38 |
Dbm |
|||||
|
LOS Isteresi |
0.5 |
4 |
Db |
|||||
|
Id-Data Output Swing Differenzjali |
Vbarra |
600 |
800 |
1000 |
mV |
4 |
||
|
LOS |
Għoli |
2.0 |
Vcc |
V |
||||
|
Baxx |
0.8 |
V |
||||||
Noti
1. Il-qawwa ottika hija mnedija f'SMF.
2. PECL input, internament AC-akkoppjat u terminat.
3. Imkejjel b'mudell tat-test PRBS 27-1 @1250Mbps, BER Inqas minn jew ugwali għal 1×10-12.
4. Internament AC-akkoppjat.
Informazzjoni dwar l-Ordni
|
Numru tal-Parti |
Deskrizzjoni |
|

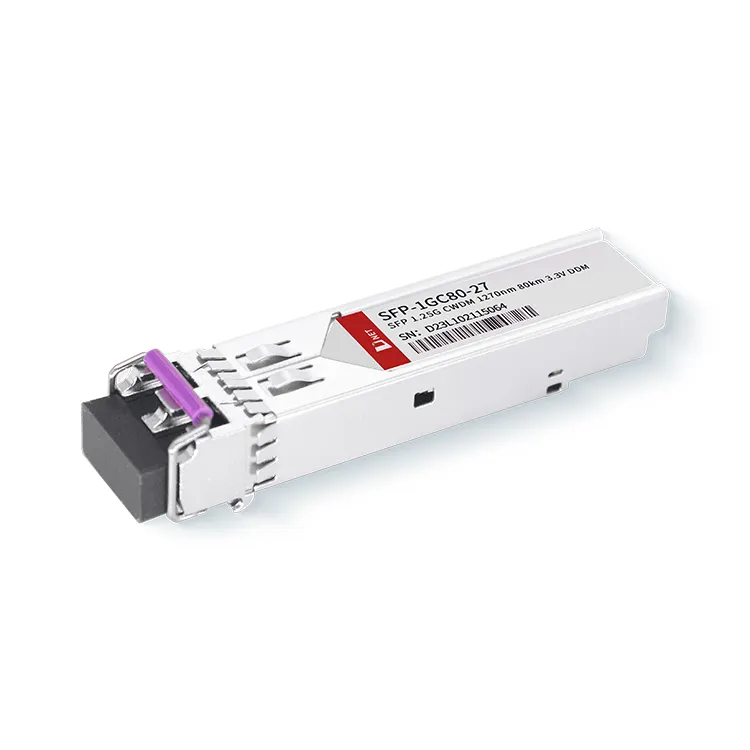

SFP-1GC80-27 |
1.25Gbps SFP CWDM Transceiver, Modalità Unika, 80km Reach |
FAQ
1. Xi jfisser 1G SFP?
A: 1G SFP jirrappreżenta 1 Gigabit Small Form-factor Pluggable, li jappoġġja veloċità ta 'trażmissjoni tad-dejta ta' 1 Gigabit kull sekonda.
2. Kif tagħżel transceiver SFP?
1.Kompatibbiltà: Ikkonferma li l-modulu SFP huwa adattat għall-użu mal-ħardwer tan-netwerking tiegħek.
2.Rata tad-Data: Aċċerta r-rata tad-dejta meħtieġa bbażata fuq it-talbiet speċifiċi tan-netwerk tiegħek.
3.Tip ta 'Fiber: Irrifletti dwar jekk int serx tuża kejbils tal-fibra ottika b'modalità waħda jew b'ħafna modi.
4.Distanza: Stabbilixxi l-medda bejn il-punti li jittrasmettu u li jirċievu fi ħdan in-netwerk tiegħek.
5.Tip ta 'Konnettur: Ivverifika t-tip ta' konnettur meħtieġ għall-apparat tan-netwerk tiegħek.
