Karatteristiċi
● Telf minimu ta 'inserzjoni
● Stabbiltà tas-sinjal eċċezzjonali
● Kapaċità ta 'swiċċjar b'veloċità għolja
● Kopertura ta 'wavelength wiesgħa
● Prestazzjoni effiċjenti fl-enerġija
● Disinn robust u kompatt
Applikazzjonijiet
● Ittestjar u Monitoraġġ tan-Netwerk
● Redundanza tan-Netwerk tal-Fiber Optic
● Rotot tas-Sinjal Ottiku

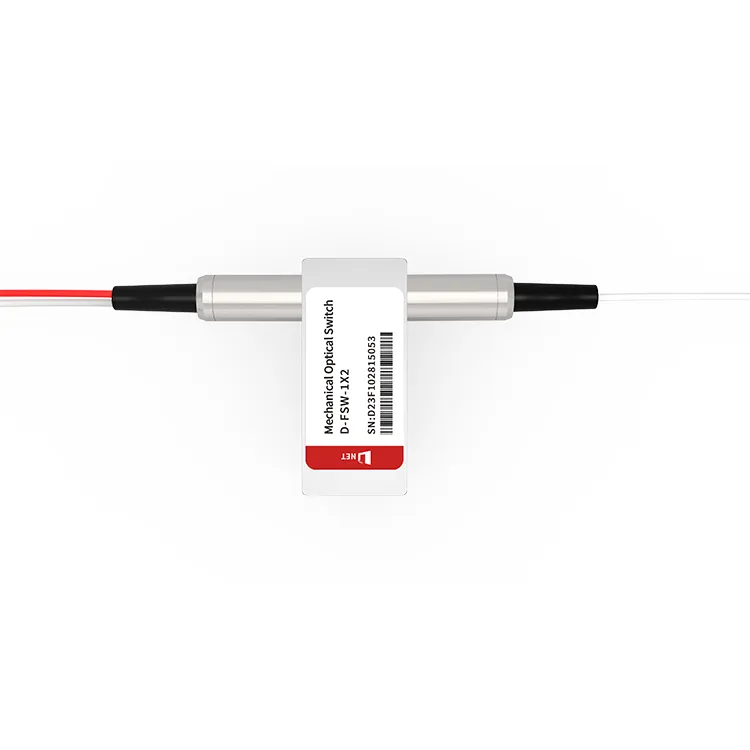

It-tags Popolari: 1X2 OPTO Mechanical Optical Switch, iċ-Ċina 1X2 OPTO Mechanical Optical Switch manifatturi, fornituri, fabbrika
Speċifikazzjonijiet
|
Tul ta' Mewġ Operattiv |
1260~1620nm (SM) 850nm (MM) |
Telf ta' Inserzjoni |
Inqas minn jew ugwali għal 1.0dB |
|
Telf Dipendenti mit-Tul ta' Mewġ |
Inqas minn jew ugwali għal 0.25dB |
Telf Dipendenti tal-Polarizzazzjoni |
Inqas minn jew ugwali għal 0.05dB |
|
Telf dipendenti mit-temperatura |
Inqas minn jew ugwali għal 0.20dB |
Telf ta' Ritorn |
SM Akbar minn jew ugwali għal 50dB MM Akbar minn jew ugwali għal 30dB |
|
Cross Talk |
SM Akbar minn jew ugwali għal 55dB MM Akbar minn jew ugwali għal 35dB |
Ħin Aqleb |
Inqas minn jew ugwali għal 8ms |
|
Ripetibbiltà |
Inqas minn jew ugwali għal ±0.02dB |
Durabilità |
Ikbar minn jew ugwali għal 107 darbiet |
|
Vultaġġ Operattiv |
3 jew 5V |
Tip ta' Swiċċ |
Non-Latching/Latching |
|
Temperatura operattiva |
－20~＋70 grad |
Temperatura tal-Ħażna |
－40~＋85 grad |
|
Qawwa Ottika |
Inqas minn jew ugwali għal 500mW |
Dimensjoni |
27.0L×12.0W×8.2H mm |
Konfigurazzjonijiet tal-pinnijiet
|
Tip |
Rotta Ottika |
Drive Elettriku |
Sensor tal-Istat |
||||||
|
1×2 |
Pin 1 |
Pin5 |
Pin6 |
Pin10 |
Pin 2-3 |
Pin3-4 |
Pin7-8 |
Pin 8-9 |
|
|
L-irbit |
P1-P2 |
-- |
-- |
GND |
V＋ |
Agħlaq |
Miftuħa |
Miftuħa |
Agħlaq |
|
P1-P3 |
V＋ |
GND |
-- |
-- |
Miftuħa |
Agħlaq |
Agħlaq |
Miftuħa |
|
|
Mhux qfil |
P1-P2 |
-- |
-- |
-- |
-- |
Agħlaq |
Miftuħa |
Miftuħa |
Agħlaq |
|
P1-P3 |
V＋ |
-- |
-- |
GND |
Miftuħa |
Agħlaq |
Agħlaq |
Miftuħa |
|
Dimensjonijiet mekkaniċi (Unità: mm)
Rotta Ottika
Informazzjoni dwar l-Ordni
|
FSW |
-1X2- |
-Wavelength- |
-Tip ta' Swiċċ- |
-Vultaġġ- |
-Tip ta' Fibra- |
-Pakkett- |
-Tul tal-fibra- |
-Konnettur- |
|
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 Speċjali＝0 |
L-irbit＝1 Mhux qfil＝2 MINI Latching＝3 MINI Mhux ta' qfil＝4 Speċjali＝0 |
3V=3 5V=5 Speċjali＝0 |
SM28=1 50/125=5 62.5/125=6 Speċjali＝0 |
Fibra vojta=1 tubu 900um=3 Speċjali＝0 |
0.25m=1 0.5m=2 1.0m=3 Speċjali＝0 |
Xejn=1 FC/PC=2 FC/APC=3 SC/PC=4 SC/APC=5 ST/PC=6 LC/PC=7 Duplex LC=8 Speċjali＝0 |
FAQ
1. X'inhu swiċċ opto-mekkaniku
A: Swiċċ opto-mekkaniku, alternattivament imsejjaħ swiċċ elettro-ottiku jew swiċċ ottiku, iservi l-iskop li jidderieġi jew jaqleb sinjali ottiċi bejn mogħdijiet jew kanali varji b'mod selettiv. Dan iwettaq billi jbiddel fiżikament il-pożizzjoni ta 'komponent ottiku, bħal mera jew priżma, u b'hekk jikkontrolla d-direzzjoni tal-fluss tad-dawl.
2. X'inhu l-aħjar swiċċ ottiku jew mekkaniku?
A: L-għażla bejn swiċċijiet ottiċi u mekkaniċi tiddependi fuq diversi fatturi, inklużi r-rekwiżiti speċifiċi tal-applikazzjoni, ir-restrizzjonijiet tal-baġit, u l-karatteristiċi tal-prestazzjoni mixtieqa. F'applikazzjonijiet fejn telf ta 'inserzjoni baxx, affidabilità għolja, u bandwidth wiesa' huma kritiċi, swiċċijiet ottiċi jistgħu jkunu l-għażla preferuta. Min-naħa l-oħra, jekk il-kosteffettività u s-sempliċità huma aktar importanti, swiċċijiet mekkaniċi jistgħu jkunu għażla aħjar.
3. X'inhuma t-tipi differenti ta 'swiċċijiet ottiċi
A: Swiċċijiet ottiċi, imsejħa wkoll swiċċijiet opto-mekkaniċi, huma apparati ddisinjati biex jittrasmettu sinjali u jimmaniġġjaw il-fluss tad-dejta permezz tal-użu tad-dawl. B'kuntrast ma 'swiċċijiet mekkaniċi tradizzjonali li jiddependu fuq kuntatti fiżiċi u komponenti metalliċi, dawn l-iswiċċijiet jutilizzaw raġġi tad-dawl għall-iskoperta u d-direzzjoni mill-ġdid tas-sinjali.
