Karatteristiċi
● Konformi ma' IEEE Std 802.3-2005 Gigabit
Ethernet 1000Base-LX
● Speċifikazzjonijiet skond SFF-8074i u
SFF-8472, reviżjoni 9.5
● Monitoraġġ Dijanjostiku Diġitali disponibbli
● Laser Fabry-Perot (FP) 1310nm mhux imkessaħ
● Sa 1.25Gb/s rabtiet tad-dejta bidirezzjonali
● Konnettur LC duplex konformi
● Provvista ta 'enerġija waħda +3.3V DC
● Footprint SFP hot-pluggable
● Sigurtà tal-lejżer Klassi 1 iċċertifikata
● Għażliet tat-temperatura operattiva
-(Kummerċjali) -10oC sa +70oC
-(Estiż) -10oC sa +85oC
-(Industrijali) -40oC sa +85oC
● Sa 10km fuq 9/125µm SMF
● Konformi RoHS
Applikazzjonijiet
● 1.25Gb/s Ethernet 1000Base-LX
● 1.0625Gb/s Fibre Channel
● Intrapriża Router
Dettalji tal-Prodott

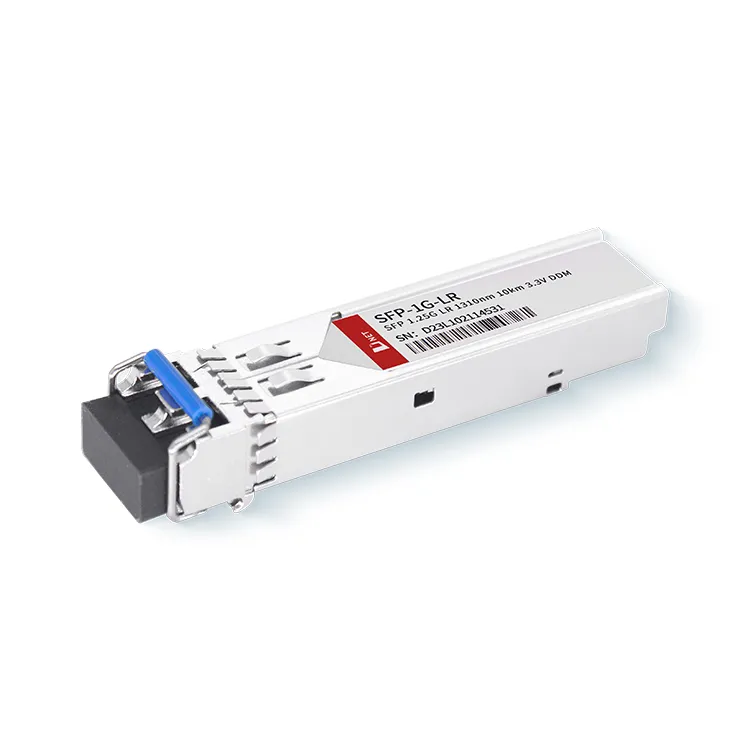

Il-modulu ottiku 1.25G 1310nm 10km SFP huwa soluzzjoni versatili u affidabbli għal netwerks ta 'komunikazzjoni ottika, li joffri trasmissjoni ta' dejta b'veloċità għolja fuq distanzi twal bi kwalità u stabbiltà tas-sinjal eċċellenti. Huma konformi mal-IEEE Std 802.{{ 6}} Gigabit Ethernet 1000Base-LX u Fibre Channel FC- PI-2 Rev.8.0.
It-tags Popolari: SFP 1G 1000base LR 10km 1310nm, iċ-Ċina SFP 1G 1000base LR 10km 1310nm manifatturi, fornituri, fabbrika
Klassifikazzjonijiet Massimu Assoluti
Stress li jaqbżu l-klassifikazzjonijiet massimi assoluti jistgħu jikkawżaw ħsara permanenti lill-apparat. Dawn huma klassifikazzjonijiet tal-istress assoluti biss. It-tħaddim funzjonali tal-apparat mhuwiex implikat f'dawn jew f'xi kundizzjonijiet oħra li jaqbżu dawk mogħtija fit-taqsimiet operattivi tal-iskeda tad-dejta. L-espożizzjoni għal klassifikazzjonijiet massimi assoluti għal perjodi estiżi tista 'taffettwa ħażin l-affidabbiltà tal-apparat.
|
Parametru |
Simbolu |
Minimum |
Maximum |
Unità |
|
Temperatura tal-Ħażna |
TS |
-40 |
85 |
oC |
|
Umdita relattiva |
RH |
5 |
95 |
% |
|
Vultaġġ tal-Provvista |
VCC |
-0.5 |
4.0 |
V |
Kundizzjonijiet Operattivi Rakkomandati
|
Parametru |
Simbolu |
Min |
Tip |
Max |
Unità |
|
|
Temperatura tal-Każ Operattiv |
DNET-03S10-31 |
TC |
-10 |
25 |
70 |
oC |
|
DNET-03S10-31I |
TC |
-40 |
25 |
85 |
oC |
|
|
Vultaġġ tal-Provvista |
VCC |
3.135 |
3.3 |
3.465 |
V |
|
|
Rata tad-Data |
- |
- |
1.25 1.0625 |
- |
Gb/s |
|
Karatteristiċi elettriċi tat-Transceiver
|
Parametru |
Simbolu |
Minimu |
Tipiku |
Massimu |
Unità |
Noti |
|
Kurrent tal-Provvista tal-Modulu |
Icc |
- |
- |
220 |
mA |
- |
|
Input Differenzjali tat-Trasmettitur Vultaġġ (TD +/-) |
- |
300 |
- |
2200 |
mVP-P |
1 |
|
Vultaġġ Differenzjali tal-Ħruġ tar-Riċevitur (RD +/-) |
- |
600 |
- |
1200 |
mVP-P |
2 |
|
Ħruġ b'veloċità baxxa: Ħsara tat-Trasmettitur (TX_FAULT) / Telf ta' Sinjal (LOS) |
VOH |
2.0 |
- |
Vcc |
V |
3 |
|
VOL |
0 |
- |
0.8 |
V |
- |
|
|
Iutput b'veloċità baxxa: It-Trasmettitur Iddiżattiva (TX_DISABLE), MOD_DEF 1, MOD_DEF 2 |
VIH |
2.0 |
- |
Vcc |
V |
4 |
|
VIL |
0 |
- |
0.8 |
V |
- |
Noti
1. Internament AC akkoppjat u mitmum għal tagħbija differenzjali ta '100Ω.
2. Internament AC akkoppjat, iżda jeħtieġ terminazzjoni differenzjali ta '100Ω jew intern għal Serializzatur/Deserializer.
3. Miġbud 'il fuq esternament b'reżistenza ta' 4.7KΩ-10KΩ fuq il-bord ospitanti għal VCCT,R.
4. Mod_Def1 u Mod_Def2 għandhom jinġibdu 'l fuq esternament b'reżistenza ta' 4.7KΩ-10KΩ fuq il-bord ospitanti għal VCCT,R.
Karatteristiċi Ottiċi tat-Trasmettitur
|
Parametru |
Simbolu |
Minimu |
Tipiku |
Massimu |
Unità |
Noti |
|
Tnedija Enerġija Ottika |
Po |
-9 |
-6 |
-3 |
dBm |
- |
|
Medda tal-Wavelength taċ-Ċentru |
λc |
1270 |
1310 |
1355 |
nm |
- |
|
Proporzjon ta' Estinzjoni |
EX |
9 |
- |
- |
dB |
- |
|
Wisa' Spettrali (RMS) |
Δλ |
- |
- |
4 |
nm |
- |
|
Jitter totali |
TJ |
- |
- |
266 |
ps |
- |
|
Piena ta' Dispersjoni |
- |
- |
- |
1 |
dB |
- |
|
Ħin ta' Tlugħ/Tnaqqis Ottiku |
Ttqum/Tjaqgħu |
- |
- |
260 |
ps |
- |
|
Pout @TX-Disable Affermat |
Pmitfi |
- |
- |
-45 |
dBm |
- |
Informazzjoni dwar l-Ordni
|
Numru tal-Parti |
Deskrizzjoni |
|
SFP-1G-10KM |
Transceiver SFP b'Modalità Unika 1.25Gb/s 1000BASE-LX |
Deskrizzjoni tal-Prodotti
1. Liema faxxa hija 1310nm?
A: Jappartjeni għall-"o-band", Bl-użu tal-medda ta 'wavelength tal-fibra f'1260–1360nm, lejżers dajowd 1310nm.
2. Kemm jista 'jmur 1G LX SFP?
A: 1.25Gb/s Single-Mode SFP Transceiver 1000BASE-LX, huwa modulu ottiku standard 1310nm LX SFP u d-distanza ta 'trażmissjoni tista' tilħaq sa 10km.Topera b'rata ta 'dejta ta' 1.25Gbps.
3. Xi jfisser LX fuq SFP?
A: LX jirrappreżenta trażmissjoni fuq distanza twila, jaħdem f'{{0}}nm (ġeneralment 1310nm), huwa konformi ma' IEEE Std 802.3-2005 Gigabit Ethernet 1000Base-LX u Fibre Channel FC-PI{{ 7}} Rev.8.0.
