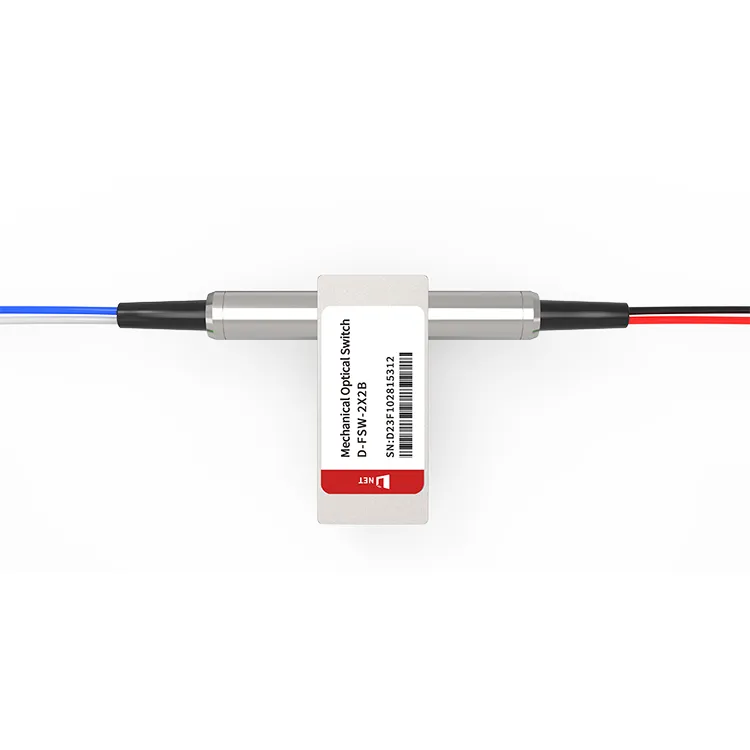

D-net`s Mechanical Optical Switch servizz
●Assistenza ta' Kompatibbiltà:D-NET joffri servizzi ta 'kompatibilità biex jiżgura li l-moduli ottiċi huma kompatibbli ma' tagħmir minn manifatturi ewlenin.
●Servizzi Personalizzati:D-NET jipprovdi għażliet ta 'adattament OEM għall-prodotti tiegħu. Fuq talba, il-klijenti jista 'jkollhom tikketti tal-logo ikkuluriti mfassla għall-bżonnijiet tagħhom.
●Perjodu ta' Kunsinna Standard:3 Jiem
● Soluzzjonijiet estensivi tat-Tbaħħir:D-NET jikkollabora ma 'kumpaniji ta' kurrier ta 'fama kbira bħal SF, FedEx, DHL, UPS, u oħrajn biex jiżguraw servizzi ta' tbaħħir affidabbli.
Karatteristiċi
● Telf minimu waqt l-inserzjoni
● Kwalità stabbli tas-sinjal
● Qlib ta 'malajr
● Kopertura wiesgħa ta 'wavelength
● Effiċjenti fl-enerġija
● Disinn durabbli u kompatt
Applikazzjonijiet
● Ittestjar u Monitoraġġ tan-Netwerk
● Redundanza tan-Netwerk tal-Fiber Optic
● Rotot tas-Sinjal Ottiku
It-tags Popolari: 2X2 OPTO Mechanical Optical Switch, iċ-Ċina 2X2 OPTO Mechanical Optical Switch manifatturi, fornituri, fabbrika
Speċifikazzjonijiet
|
Wavelength Operattiv |
1260~1620nm (SM) 850nm (MM) |
Telf ta' Inserzjoni |
Inqas minn jew ugwali għal 1.0dB |
|
Telf Dipendenti mit-Tul ta' Mewġ |
Inqas minn jew ugwali għal 0.25dB |
Telf Dipendenti tal-Polarizzazzjoni |
Inqas minn jew ugwali għal 0.05dB |
|
Telf dipendenti mit-temperatura |
Inqas minn jew ugwali għal 0.20dB |
Telf ta' Ritorn |
SM Akbar minn jew ugwali għal 50dB MM Akbar minn jew ugwali għal 30dB |
|
Cross Talk |
SM Akbar minn jew ugwali għal 55dB MM Akbar minn jew ugwali għal 35dB |
Ħin tal-Iswiċċ |
Inqas minn jew ugwali għal 8ms |
|
Ripetibbiltà |
Inqas minn jew ugwali għal ±0.02dB |
Durabilità |
Ikbar minn jew ugwali għal 107 drabi |
|
Vultaġġ Operattiv |
3 jew 5V |
Tip ta' Swiċċ |
Non-Latching/Latching |
|
Temperatura Operattiva |
－20~＋70 grad |
Temperatura tal-Ħażna |
－40~＋85 grad |
|
Qawwa Ottika |
Inqas minn jew ugwali għal 500mW |
Dimensjoni |
27.0L×12.0W×8.2H mm |
Konfigurazzjonijiet tal-pinnijiet
|
Tip |
Rotta Ottika |
Drive Elettriku |
Sensor tal-Istat |
||||||
|
2×2B |
Pin 1 |
Pin 5 |
Pin 6 |
Pin 10 |
Pin 2-3 |
Pin 3-4 |
Pin 7-8 |
Pin 8-9 |
|
|
L-irbit |
P1-P3 |
-- |
-- |
GND |
V＋ |
Agħlaq |
Miftuħa |
Miftuħa |
Agħlaq |
|
P1-P4,P2-P3 |
V＋ |
GND |
-- |
-- |
Miftuħa |
Agħlaq |
Agħlaq |
Miftuħa |
|
|
Mhux qfil |
P1-P3 |
-- |
-- |
-- |
-- |
Agħlaq |
Miftuħa |
Miftuħa |
Agħlaq |
|
P1-P4,P2-P3 |
V＋ |
-- |
-- |
GND |
Miftuħa |
Agħlaq |
Agħlaq |
Miftuħa |
|
Dimensjonijiet mekkaniċi (Unità: mm)
Rotta Ottika
Informazzjoni dwar l-Ordni
|
FSW |
-2X2B- |
-Wavelength- |
-Tip ta' Swiċċ- |
-Vultaġġ- |
-Tip ta' Fibra- |
-Pakkett- |
-Tul tal-fibra- |
-Konnettur- |
|
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 Speċjali＝0 |
L-irbit＝1 Mhux qfil＝2 MINI Latching＝3 MINI Mhux qfil＝4 Speċjali＝0 |
3V=3 5V=5 Speċjali＝0 |
SM28=1 50/125=5 62.5/125=6 Speċjali＝0 |
Fibra vojta=1 tubu 900um=3 Speċjali＝0 |
0.25m=1 0.5m=2 1.0m=3 Speċjali＝0 |
Xejn=1 FC/PC=2 FC/APC=3 SC/PC=4 SC/APC=5 ST/PC=6 LC/PC=7 Duplex LC=8 Speċjali＝0 |
FAQ
1. X'inhu swiċċ tal-bypass ottiku?
A: Swiċċ tal-bypass ottiku, alternattivament imsejjaħ modulu jew unità tal-bypass ottiku, iservi bħala mezz kruċjali fin-netwerks ottiċi. F'każ ta' ħsara jew qtugħ tad-dawl, ibiddel ir-rotta tat-traffiku tan-netwerk biex iżżomm konnettività mingħajr interruzzjoni. Dan l-apparat jinkorpora mekkaniżmu li ma jgħaddix periklu li awtomatikament jevita kwalunkwe komponent tan-netwerk fallut.
2. X'inhu bypass ottiku?
A: F'applikazzjonijiet kritiċi għall-missjoni fejn l-uptime u l-affidabbiltà tan-netwerk huma importanti ħafna, il-kapaċità ta 'bypass ta' swiċċ ottiku ta 'bypass hija indispensabbli. Billi tindirizza mill-ġdid malajr it-traffiku quddiem falliment, timminimizza l-interruzzjonijiet tas-servizz, tissalvagwardja kontra t-telf tad-dejta, u tiggarantixxi l-kontinwità tas-servizzi essenzjali.
3. Kif jaħdem swiċċ mekkaniku ottiku
A: Swiċċ mekkaniku ottiku juża fibri mobbli jew mirja biex jidderieġi mill-ġdid is-sinjali tad-dawl. Fiżikament jiċċaqlaq dawn biex jistabbilixxi jew ikisser konnessjonijiet. Fil-modalità "bypass", tgħaqqad żewġ portijiet direttament. Fil-modalità "mhux bypass", tidderieġi sinjali għal mogħdija alternattiva, bħal rotta oħra tan-netwerk jew apparat dijanjostiku.
