Dettalji tal-Prodott

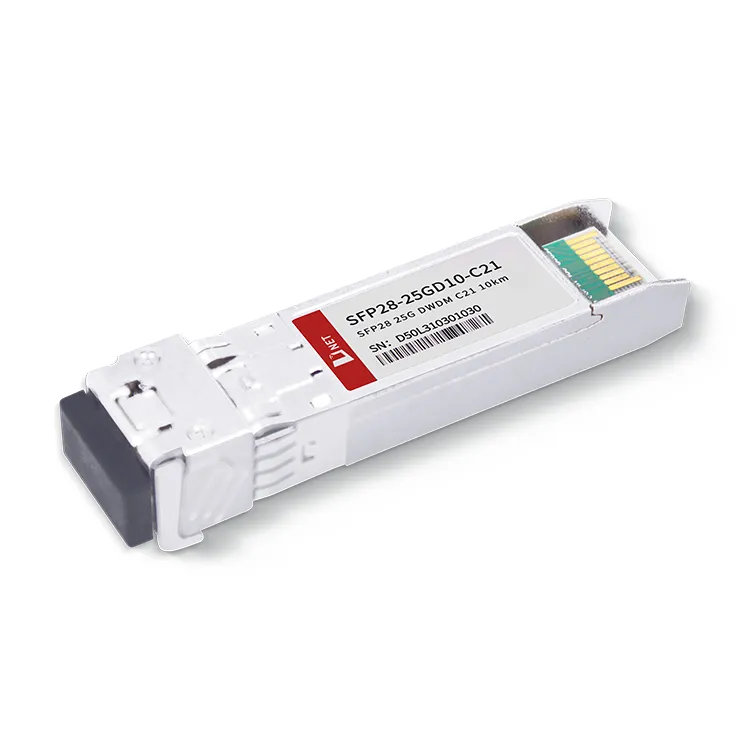

Il-modulu transceiver 25G DWDM C21 10KM ta 'D-net jinkorpora sub-assemblaġġ ottiku integrat ħafna li jinkludi laser DWDM EML, unità ta' kontroll MCU, u preamplifikatur. Il-modulu 25G SFP28 DWDM 10KM huwa ddisinjat speċifikament għall-użu ma 'fibra b'mod wieħed u jopera f'wavelength nominali fi ħdan il-grilja ITU ta' 100 GHz, billi juża wavelength DWDM C-band. Huwa użat ħafna fl-applikazzjonijiet 25G Ethernet u CPRI 10.
It-tags Popolari: SFP28 DWDM C21 10KM transceiver modulu, iċ-Ċina SFP28 DWDM C21 10KM transceiver modulu manifatturi, fornituri, fabbrika
|
Parametru |
Simbolu |
Min |
Massimu |
Unità |
|
Vultaġġ tal-Provvista |
Vcc |
-0.5 |
4.5 |
V |
|
Temperatura tal-Ħażna |
Ts |
-40 |
+85 |
grad |
|
Umdità Operattiva |
- |
5 |
85 |
% |
Klassifikazzjonijiet Massimu Assoluti
|
Parametru |
Simbolu |
Min |
Massimu |
Unità |
|
Vultaġġ tal-Provvista |
Vcc |
-0.5 |
4.5 |
V |
|
Temperatura tal-Ħażna |
Ts |
-40 |
+85 |
grad |
|
Umdità Operattiva |
- |
5 |
85 |
% |
Kundizzjonijiet Operattivi Rakkomandati
|
Parametru |
Simbolu |
Min |
Tipiku |
Massimu |
Unità |
|
Temperatura tal-Każ Operattiv |
Tc |
0 |
+70 |
grad |
|
|
Vultaġġ tal-Provvista tal-Enerġija |
Vcc |
3.135 |
3.30 |
3.465 |
V |
|
Kurrent tal-Provvista tal-Enerġija |
Icc |
700 |
mA |
||
|
Rata tad-Data |
25.78 |
Gbps |
Karatteristiċi Ottiċi u Elettriku
|
Parametru |
Simbolu |
Min |
Tipiku |
Massimu |
Unità |
Noti |
||
|
Trasmettitur |
||||||||
|
Wavelength taċ-Ċentru |
λc |
1528.77 |
1563.05 |
nm |
||||
|
Wisa' Spettrali(-20dB) |
Δλ |
1 |
nm |
|||||
|
Proporzjon ta' Soppressjoni tal-Modalità tal-Ġenb |
SMSR |
30 |
- |
Db |
||||
|
Qawwa Medja tal-Ħruġ |
Pbarra |
-1 |
+6 |
Dbm |
1 |
|||
|
Proporzjon ta' Estinzjoni |
ER |
6 |
Db |
|||||
|
Differenzjali ta' Swing Input tad-Data |
VFL |
180 |
850 |
mV |
2 |
|||
|
Impedenza Differenzjali tad-Dħul |
ZFL |
90 |
100 |
110 |
Ω |
|||
|
TX Itfi |
Itfi |
2.0 |
Vcc |
V |
||||
|
Attiva |
0 |
0.8 |
V |
|||||
|
Tort TX |
Tort |
2.0 |
Vcc |
V |
||||
|
Normali |
0 |
0.8 |
V |
|||||
|
Riċevitur |
||||||||
|
Wavelength taċ-Ċentru |
λc |
1510 |
1570 |
nm |
||||
|
Sensittività tar-riċevitur |
-15 |
Dbm |
3 |
|||||
|
Tagħbija żejda tar-riċevitur |
2 |
Dbm |
3 |
|||||
|
LOS De-Assert |
LOSD |
-16 |
Dbm |
|||||
|
LOS Jistqarru |
LOSA |
-35 |
Dbm |
|||||
|
LOS Isteresi |
0.5 |
Db |
||||||
|
Id-Data Output Swing Differenzjali |
Vbarra |
300 |
900 |
mV |
4 |
|||
|
LOS |
Għoli |
2.0 |
Vcc |
V |
||||
|
Baxx |
0.8 |
V |
||||||
Noti:
1. Il-qawwa ottika hija mnedija f'SMF.
2. PECL input, internament AC-akkoppjat u terminat.
3. Imkejjel b'mudell tat-test PRBS 231-1 @25.78Gbps, BER Inqas minn jew ugwali għal 5E-5.
4. Internament AC-akkoppjat.
Informazzjoni dwar l-Ordni
|
Numru tal-Parti |
Deskrizzjoni |
|
SFP28-25GD10-C21 |
25.78Gbps 25G DWDM C21 10KM transceiver modulu, 10km Reach għal SMF |
FAQ
1. Liema veloċitajiet jappoġġja SFP28?
A: It-transceiver ottiku SFP 28 għandu rata ta 'trażmissjoni ta' 25 Gbps, bl-użu ta 'konnettur LC.
2. Kemm huwa mgħaġġel 25GbE?
A: 25GbE jipprovdi triq aktar sempliċi għal veloċitajiet Ethernet ta '50 Gbps, 100 Gbps u lil hinn. Hekk kif it-teknoloġija 25G timmatura, l-utenti jistgħu jiksbu operazzjoni bla xkiel bejn il-komponenti ewlenin fin-netwerk taċ-ċentru tad-dejta.
