Deskrizzjoni

Parametri tekniċi

Karatteristiċi

● Rata tad-data operattiva sa 25.78Gbps
● Distanza ta 'trasmissjoni sa 10km
● Sensittività għolja Pin photodiode u TIA
● Konnettur LC duplex
● Konnettur hot pluggable 20pin
● Konsum ta 'enerġija baxxa<1 W
● -20 sa 70 grad li joperaw firxa wiesgħa ta 'temperatura
● Provvista ta 'enerġija waħda +3.3V±5%.
● Konformi mal-SFF-8472
● Konformi b'mod sħiħ RoHS

Dettalji tal-Prodott

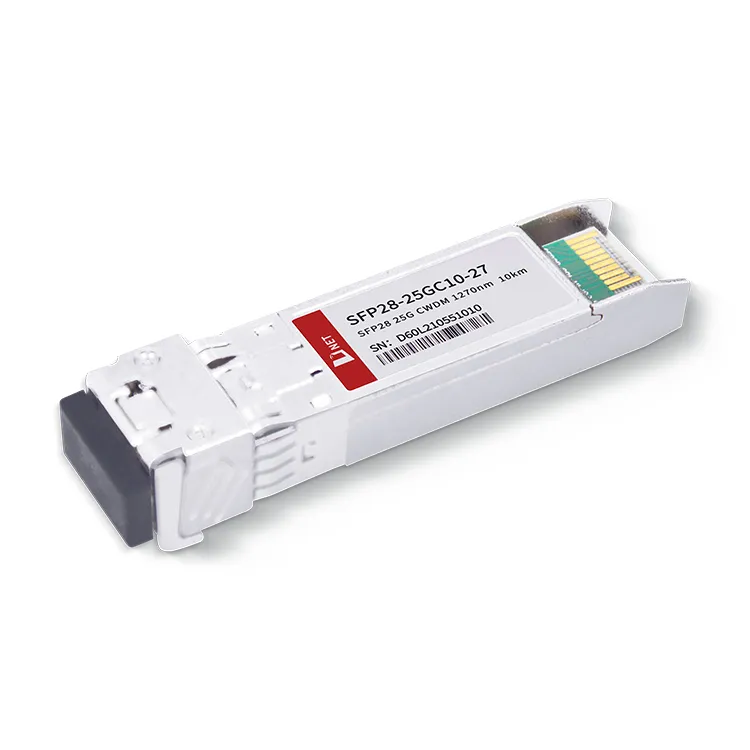

Il-Modulu 25G CWDM 1270nm 10KM ta 'D-net juża laser CWDM DML u riċevitur PIN. Kemm il-kanal ta 'riċeviment kif ukoll ta' trasmissjoni tiegħu jinkorpora ċirkwit CDR integrat li kapaċi jappoġġa rata massima sa 25.78Gbps. It-transceiver ottiku tal-kulur 25G 1270nm 10KM huwa ddisinjat biex jikkonserva r-riżorsi tal-fibra, u b'hekk inaqqas b'mod effettiv l-ispejjeż operattivi ġenerali għall-fornituri tas-servizz. Il-Modulu 25G 1270nm 10KM jaderixxi mal-istandards SFF-8472 u RoHS. Il-modulu transceiver 25G SFP28 CWDM 10KM isib applikazzjoni wiesgħa fl-interkonnettività taċ-ċentru tad-dejta, netwerks ta 'trażmissjoni ottika tal-operatur tal-komunikazzjoni, netwerks ta' backhaul tal-istazzjon bażi bla fili, u xenarji Ethernet tal-intrapriżi.

It-tags Popolari: SFP28 CWDM 1270nm transceiver modulu, iċ-Ċina SFP28 CWDM 1270nm transceiver modulu manifatturi, fornituri, fabbrika

Klassifikazzjonijiet Massimu Assoluti

Parametru	Simbolu	Unità	Min	Max
Firxa tat-Temperatura tal-Ħażna	Ts	^oC	-40	85
Umdità Relattiva	RH	%	0	95
Vultaġġ tal-Provvista Massimu	Vcc3	V	-0.5	4.0

Kundizzjonijiet Operattivi Rakkomandati

Parametru	Simbolu	Unità	Min	Tip	Max
Firxa tat-Temperatura tal-Każ Operattiv	Tc	^oC	-20		70
Vultaġġ tal-Provvista tal-Enerġija	Vcc	V	3.14	3.3	3.46
Bit Rata	BR	Gb/s		25.78
Proporzjon ta' Żball tal-Bit	BER				5*10^-5
Max Supported Link Tul	L	Km			10

Definizzjoni tal-Portijiet Elettriku

Parametru	Simbolu	Unità	Min	Tip	Max	Nota
Vultaġġ tal-Provvista	V_CC	V	3.14	3.3	3.46
Konsum tal-enerġija	P	mW			1000
Trasmettitur
Impedenza Differenzjali tad-Dħul	R_IN	Ω		100
Swing tal-Input tad-Data b'tarf wieħed	V_IN	mVp-p	90		450
Ittrasmetti Vultaġġ Iddiżattiva	V_DIS	V	2		V_CCHOST
Ittrasmetti Vultaġġ Jippermetti	V_MT	V	V_EE		V_EE+0.8
Ittrasmetti l-Vultaġġ tal-Asserzjoni tal-Ħtija	V_FA	V	2		V_CCHOST
Ittrasmetti l-Vultaġġ De-Assert tal-Ħtija	V_AID	V	V_EE		V_EE+0.4
Riċevitur
Swing tal-Output tad-Data b'tarf wieħed	V_OD	mVp-p	200		450
Ħtija LOS	V_LOSFT	V	2		V_CCHOST
LOS Normali	V_LOSNR	V	V_EE		V_EE+0.4

Karatteristiċi Ottiċi

(Tc=0 sa 70 oC u Vcc= 3.14 sa 3.46V)

Parametru	Simbolu	Unità	Min	Tip	Max	Nota
Wavelength Nominali	λ	nm	1271,1291,1311,1331,1351, 1371,1391,1411,1431,1451
Wavelength Drift	Δλ	nm	-6.5		+6.5
Qawwa Medja tal-Ħruġ	Pav	dBm	-3		2
Wisa' Spettrali (-20dB)	s	nm			1
Proporzjon ta' Estinzjoni	ER	dB	3.5
Proporzjon ta 'Soppressjoni tal-Modalità tal-Ġenb	SMSR	dB	30
Qawwa Medja tat-Tnedija tat-Trasmettitur OFF	POFF	dBm			-30
Ħoss ta' Intensità Relattiva	RIN	dB/Hz			-128
Wavelength taċ-Ċentru	λC	nm	1260		1620
Sensittività tar-riċevitur (OMA)	RSENSE	dBm			-11.3	1
Tagħbija Eċċessiva tar-Riċevitur (OMA)	Pmax	dBm	2.2
Telf ta' Ritorn Ottiku		dB			-26
LOS Jistqarru	LOSA	dBm	-30
LOS De-Assert LOS	LOSD	dBm			-17
LOS Isteresi		dB	0.5

Note1: Measured at 25.78125Gb/s,ER>3.5dBm, PRBS 231-1 u BER aħjar minn jew ugwali għal 5E-5;

Informazzjoni dwar l-Ordni

Numru tal-Parti	Deskrizzjoni
SFP28-25GC10-27	25G CWDM 1270nm 10KM LC Transceiver ottiku

FAQ

1. X'inhu port 25G SFP28?

A: Il-port SFP28 ta 'D-NET huwa għal port ta' veloċità 25G daqs simili għal port 10G SFP +.

2. SFP28 huwa Ethernet?

A: Ethernet SFP28 huwa għal klijenti li qed jużaw 25GbE, modulu SFP28, ibbażat fuq il-forma ta 'pakkett ta' SFP +, jappoġġja l-istandard Ethernet 25G. Il-kompatibilità b'lura ma '10GbE tipprovdi mogħdija ta' migrazzjoni naturali għall-klijenti li jeħtieġu aktar bandwidth.
