Deskrizzjoni

Parametri tekniċi

Karatteristiċi tal-Prodott

●Compliant għal QSFP-DD MSA
●4 CWDM korsiji MUX/DEMUX disinn
●100G Lambda MSA 400G-FR4 Speċifikazzjoni konformi
●Maximum konsum ta 'enerġija 10W
●Up sa 2km trażmissjoni fuq fibra b'mod wieħed (SMF) with FEC
●Single +3.3V provvista ta 'enerġija

●Duplex LC konnettur
●RoHS ilment

Applikazzjonijiet

●400G BASE-FR4 Ethernet
●Interkonnessjoni taċ-Ċentru tad-Data

●InfiniBand Interconnect
●Enterprise Networking

It-tags Popolari: 400g qsfp-dd fr4 2km transceiver ottiku, iċ-Ċina 400g qsfp-dd fr4 2km transceiver ottiku manifatturi, fornituri, fabbrika

Klassifikazzjonijiet Massimu Assoluti

Parametru	Simbolu	Min	Max	Unitajiet
Temperatura tal-Ħażna RANĠ	Tsrg	-40	+85	grad
Vultaġġ tal-Provvista	Vcc	0	4	V
Relattiv Umdità	RH	10% biex 90% li ma jikkondensawx

Kundizzjonijiet Operattivi Rakkomandati

Parametru	Simbolu	Min	Max	Unitajiet
Temperatura tal-Ħażna RANĠ	Tsrg	-40	+85	grad
Vultaġġ tal-Provvista	Vcc	0	4	V
Relattiv Umdità	RH	10% biex 90% li ma jikkondensawx

Speċifikazzjonijiet Ottiċi tat-Trasmettitur

Trasmettitur Parametru	Harper	Min		Tipiku		Massimu		Unitajiet
Qawwa medja tat-tnedija għal kull korsija		-3.3				3.5		Dbm
Qawwa medja totali tal-varar						9.3		Dbm
Modulazzjoni Ottika Dutter Amplitudità (OMA fuq barra), kull korsija		-0.3				3.7		Dbm
Differenza fil-qawwa tal-varar bejn kwalunkwe żewġ korsiji (OMA fuq barra)						4			Db
Qawwa Medja tat-Tnedija għal kull Lane @TX Mitfi Stat						-20			Dbm
Tnedija Qawwa fl-OMA barra nieqes TDECQ, kull Lane għal ER Akbar minn jew ugwali għal 4.5dB għal ER<4.5dB	-1.7 -1.6			Dbm
Trasmettitur u Dispersjoni Għeluq tal-għajnejn għal PAM4, kull Lane					3.4		Db
Proporzjon ta' Estinzjoni			3.5				Db
Ħoss ta' Intensità Relattiva (OMA)					-136		dB/Hz
Ir-Razzjon ta' Soppressjoni tal-Modalità tal-Ġenb (SMSR)			30				Db
Tolleranza ta 'Telf ta' Ritorn Ottiku					17.1		Db
Riflettanza tat-Trasmettitur					-26		Db
Preċiżjoni tal-Monitoraġġ tal-Qawwa tal-Ħruġ tat-Trasmettitur			-3		3		Db
TDECQ-10*log10(Ceq), kull Korsija					3.4		Db
Ħin ta' transizzjoni tat-trasmettitur					17		Ps

Speċifikazzjonijiet elettriċi ta 'veloċità għolja

Parametru	Min	Tipiku	Massimu	Unitajiet Noti
Karatteristiċi tal-ħruġ elettriku tar-riċevitur fi TP4
Rata ta' sinjali għal kull karreġġjata		26.5625		GBd
Ħruġ tal-mod komuni AC vultaġġ (RMS)			17.5	mV
Vultaġġ differenzjali tal-ħruġ minn peak-to-peak			900	mV
Near-end ESMW (Simetrija tal-għajnejn wisa' tal-maskra)		0.265		UI
Near-end Għoli tal-għajnejn, differenzjali	70			mV
Far-end ESMW (Simetrija tal-għajnejn wisa' tal-maskra)		0.2		UI
Għoli ta 'l-għajnejn fit-tarf, differenzjali	30			mV
Proporzjon ISl ta' qabel il-kursur fit-tarf	-4.5		2.5	%
	9.5-0.37f			Db	0.01-8GHz
	4.75-7.4log 10 (f/14)			Db	8-19 GHz
Komuni għall-modalità differenzjali	22-20(f/25.78)			Db	0.01-12.89GHz
Komuni għall-modalità differenzjali	15-6log 10 (f/25.78)			Db	12.89-19 GHz
Diskrepanza tat-terminazzjoni differenzjali			10	%
Ħin ta' tranżizzjoni (min, 20% sa 80%)	9.5			Ps
Vultaġġ tal-modalità komuni DC	-350		2850	mV
Trasmettitur elettriku karatteristika tad-dħuls fi TP1
Rata ta' sinjali, għal kull korsija		26.5625		GBd
Tolleranza tal-vultaġġ tad-dħul differenzjali pk-pk	900			mV
	9.5-0.37f			Db	0.01-8GHz
	4.75-7.4log 10 (f/14)			Db	8-19 GHz
	22-20(f/25.78)			Db	0.01-12.89GHz
	15-6log 10 (f/25.78)			Db	12.89-19 GHz
Diskrepanza tat-terminazzjoni differenzjali			10	%
Test tal-input enfasizzat tal-modulu	Għal kull Taqsima 120E.3.4.1 IEEE802.3bs
Firxa ta 'tolleranza ta' vultaġġ b'tarf wieħed	-0.4		3.3	V
Vultaġġ tal-modalità komuni	-350		2850	mV

Informazzjoni dwar l-Ordni

Numru tal-Parti	Deskrizzjoni

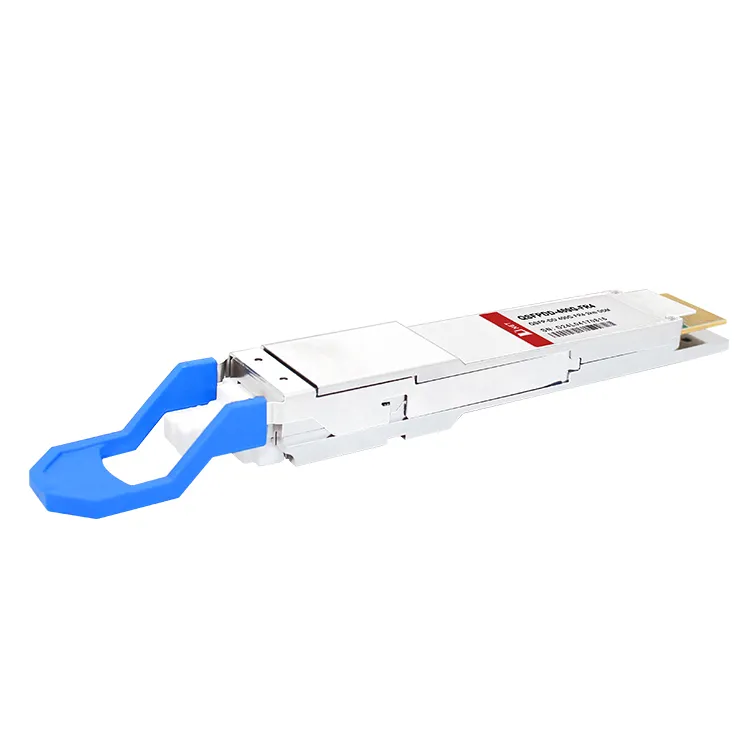

QDD-400G-FR4	400G QSFP-DD FR4 Transceiver ottiku

FAQ

Q: 400G QSFP-DD FR4 jappoġġja hot-plugging?

A: Iva, 400G QSFP-DD FR4 jappoġġja hot-plugging, li jfisser li jista 'jiġi skonnettjat u ikkonnettjat mill-ġdid waqt li s-sistema tkun għadha taħdem mingħajr ma tikkawża l-ebda ħsara lill-modulu jew lis-sistema.

Q: Kemm jista '400G QSFP-DD FR4 jittrasmetti data?

A: Il-kapaċità tad-distanza tat-trażmissjoni ta '400G QSFP-DD FR4 tvarja skont it-tip ta' kejbil tal-fibra ottika użata, iżda ġeneralment tappoġġja distanzi sa 2 kilometri.

Q: Kif tiġi trażmessa l-400G QSFP-DD FR4?

A: Il-modulu jikkonverti 8 kanali ta 'data ta' input elettriku ta '50Gb/s (PAM4) għal 4 kanali ta' sinjali ottiċi CWDM u multiplexes f'kanal wieħed għal 400Gb/s trażmissjoni ottika. fuq in-naħa tar-riċevitur, il-modulu ottikament de-multiplexes a Input ottiku ta' 400Gb/s f'4 kanali ta' sinjali ottiċi CWDM u jikkonvertihom fi 8 kanali ta' 50Gb/s (PAM4) data tal-ħruġ elettriku.
