Deskrizzjoni

Parametri tekniċi

Karatteristiċi

● 10GHz ITU Grid, C Band
● Trasmettitur DWDM EML, photo-detector APD
● Distanza ta 'trasmissjoni ta' konnessjoni SMF sa 80 km
● B'interface ta 'monitoraġġ dijanjostiku diġitali konformi SFF 8472
● Konsum ta 'enerġija<1.5W
● RoHS konformi

Applikazzjonijiet

● 10GBASE-ZR/ZW Ethernet
● Sonet OC-192/SDH
● 10G Fiber channel
● Netwerks DWDM

Dettalji tal-Prodott

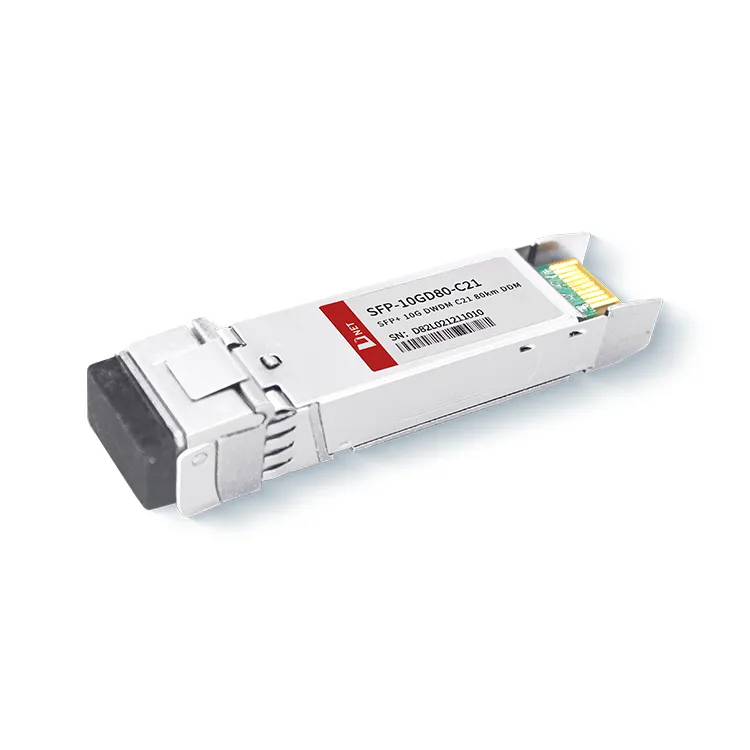

L-SFP-10GD80-C21 huwa ddisinjat għal applikazzjonijiet ta' komunikazzjoni ottika serjali ta' 10Gb/s, fejn jikkonverti fluss ta' data elettrika serjali ta' 10Gb/s f'sinjal ta' output ottiku korrispondenti ta' 10Gb/s, u viċeversa, tikkonverti sinjal ta 'input ottiku ta' 10Gb/s lura fi fluss ta 'dejta elettrika serjali ta' 10Gb/s. Hija timpjega trasmettitur DWDM EML (Laser Modulat ta 'Elettro-Assorbiment) u foto-detector APD (Avalanche Photo-Diode). L-użu ta 'qoxra tal-metall jimminimizza l-interferenza elettromanjetika, u l-prodott huwa konformi mal-istandards RoHS.

It-tags Popolari: SFP+10G DWDM C21 80km, iċ-Ċina SFP+10G DWDM C21 80km manifatturi, fornituri, fabbrika

Klassifikazzjonijiet Massimu Assoluti

Parametru	Simbolu	Min.	Tipiku	Max.	Unità
Temperatura tal-Ħażna	T_S	-40		+85	grad
Temperatura tat-Tħaddim tal-Każ	T_A	0		70	grad
Vultaġġ tal-Provvista Massimu	Vcc	-0.5		4	V
Umdità Relattiva	RH	0		85	%

Karatteristiċi Elettriku

(TOP=0 sa 70grad , VCC=3.135 sa 3.465 Volts)

Parametru	Simbolu	Min.	Tipiku	Max.	Unità	Nota
Vultaġġ tal-Provvista	Vcc	3.135		3.465	V
Kurrent tal-Provvista	Icc			450	mA
Konsum tal-Enerġija	P			1.5	W
Taqsima Trasmettitur
Impedenza differenzjali tad-dħul	R_fi		100		Ω	1
Tx Input Single Ended Tolleranza tal-Vultaġġ DC (Ref VeeT)	V	-0.3		4	V
Tbandal tal-vultaġġ tad-dħul differenzjali	Vin, pp	180		700	mV	2
Ittrasmetti Vultaġġ Iddiżattiva	V_D	2		Vcc	V	3
Ittrasmetti Vultaġġ Jippermetti	V_MT	Vee		Vee+0.8	V
Taqsima Riċevitur
Tolleranza tal-Vultaġġ tal-Output Ended Uniku	V	-0.3		4	V
Vultaġġ Diff tal-Ħruġ Rx	Vo	300		850	mV
Ħin ta' Żieda u Waqgħa tal-Output Rx	Tr/Tf	30			ps	4
Ħtija LOS	V_{tort LOS}	2		Vcc_Ospitanti	V	5
LOS Normali	V_{NORMA LOS}	Vee		Vee+0.8	V	5

Nota
1. Imqabbad direttament mal-pinnijiet tad-dħul tad-data TX. Akkoppjar AC minn pinnijiet fis-sewwieq tal-lejżer IC.
2. 20%-80%
3. F'terminazzjoni differenzjali ta '100 ohms.
4. LOS huwa output ta 'kollettur miftuħ. Għandu jinġibed 'il fuq b'4.7k – 10kΩ fuq il-bord ospitanti. It-tħaddim normali huwa loġiku 0; telf ta 'sinjal huwa loġika 1. Il-vultaġġ massimu pull-up huwa 5.5V.

Parametri ottiċi

(TOP=0 sa 70grad , VCC=3.135 sa 3.465 Volts)

Parametru	Simbolu	Min.	Tipiku	Max.	Unità	Nota
Taqsima Trasmettitur
Wavelength Ottiku-Tmiem tal-Ħajja	λ	X-100	X	X+100	pm
Wavelength Ottiku-Bidu Tal-Ħajja	λ	X-25	X	X+25	pm
Qawwa Ottika Medja	Pavg	0		+5	dBm	1
Qawwa Laser Mitfi	Poff			-30	dBm
Proporzjon ta' Estinzjoni	ER	8.2			dB
Piena ta' Dispersjoni ta' Trasmettitur	TDP			3.0	dB	2
Ħoss ta' Intensità Relattiva	Rin			-128	dB/Hz	3
Tolleranza ta 'Telf ta' Ritorn Ottiku		20			dB
Taqsima Riċevitur
Wavelength taċ-Ċentru	λr	1480		1565	nm
Los Assert	LOS_A	-40		-	dBm
Los Deżerta	LOS_D			-24	dBm
Los Hysteresis	LOS_H	0.5			dB
Tagħbija żejda	Sat	-7			dBm	5
Riflettanza tar-riċevitur	Rrx			-12	dB

Nota
1. riflessjoni 12dB.
2. Kundizzjonijiet tat-testijiet tar-riċevituri stressati skont IEEE802.3ae. L-ittestjar tas-CSRS jeħtieġ li l-bord ospitanti jkun konformi SFF-8431.
3. Tagħbija żejda tar-riċevitur speċifikata f'OMA u taħt l-agħar kundizzjoni komprensiva ta' stress.

Informazzjoni dwar l-Ordni

Numru tal-Parti	Deskrizzjoni
SFP-10GD80-C21	10Gb/s 80km DWDM SFP+ Transceiver Hot Pluggable, Duplex LC, +3.3V, 100GHz, DWDM EML&APD, Modalità Unika

FAQ

1. X'inhu 10G dwdm 80km?
A: 10G DWDM 80km tirreferi għal tip ta 'teknoloġija ta' komunikazzjoni ottika li tippermetti t-trażmissjoni ta 'data b'rata ta' 10G fuq distanza ta '80km bl-użu ta' DWDM. DWDM hija teknika li tippermetti li sinjali ottiċi multipli, kull wieħed jinġarr fuq wavelength differenti, jiġu kkombinati u trażmessi fuq fibra ottika waħda. Dan jippermetti l-użu effiċjenti tal-bandwidth disponibbli u jżid il-kapaċità tan-netwerk tal-fibra ottika.

2. X'inhi d-differenza bejn CWDM u DWDM SFP?
A: Il-medda ta 'wavelength ta' CWDM SFP hija 1270-1610 nm. Id-distanza massima tat-trasmissjoni hija 120 km. Madankollu, DWDM SFP għandu wavelength massimu ta '1620 nm u distanza massima ta' trasmissjoni ta '200 km.
