Servizz tal-Modulu ta' Transceiver Ottiku ta' D-net
----
●Tul ta' Garanzija: Igawdu garanzija serħan il-moħħ ta 'tliet snin għax-xiri tiegħek.
●Assigurazzjoni tal-Kompatibbiltà: Il-kompetenza ta 'D-NET testendi għal servizzi ta' kompatibilità, u tiżgura li l-moduli ottiċi tagħna jintegraw bla xkiel ma 'tagħmir minn manifatturi ewlenin.
●Imfassla għall-Bżonnijiet Tiegħek: Il-personalizzazzjoni hija essenzjali f'D-NET. Noffru customization OEM, u jekk mixtieq, tista 'tippersonalizza l-prodotti tiegħek b'tikketti tal-logo ikkuluriti.
●Kunsinna Mgħaġġla: Jistennew servizz fil-pront b'ħin ġenerali ta 'kunsinna ta' 3 ijiem biss.
●Eċċellenza Courier: Afda fis-sħubijiet tagħna ta 'kurrier affidabbli u ta' kwalità għolja, inklużi SF, FedEx, DHL, UPS, u oħrajn, għal soluzzjonijiet komprensivi tat-tbaħħir.
Karatteristiċi
● Hot-Pluggable
● 147nm CWDM EML trasmettitur, APD photo-detector
● Distanza ta 'trażmissjoni hija sa 80 km permezz tal-konnessjoni SMF
● 2-interface tal-wajer għal speċifikazzjonijiet ta' ġestjoni konformi mal-interface ta' monitoraġġ dijanjostiku diġitali SFF 8472
● RoHS konformi
Applikazzjonijiet
● 10GBASE-ZR/ZW Ethernet
● Sonet OC-192/SDH
● 10G Fiber channel
● Netwerks CWDM
Dettalji tal-Prodott
Dan it-transceiver ottiku jopera f'wavelength ta '1470nm speċifikament fi ħdan l-ispettru CWDM, li jiffaċilita multiplexing effiċjenti u demultiplexing ta' sinjali f'sistemi CWDM. B'distanza massima ta' trażmissjoni ta' 80 kilometru, huwa adattat tajjeb għal netwerks ta' komunikazzjoni fuq distanzi twal fejn il-firxa estiża hija neċessità.
It-tags Popolari: SFP+10G CWDM 1470km 80km, iċ-Ċina SFP+10G CWDM 1470km 80km manifatturi, fornituri, fabbrika
Klassifikazzjonijiet Massimu Assoluti
|
Parametru |
Simbolu |
Min. |
Tipiku |
Massimu |
Unità |
|
Temperatura tal-Ħażna |
TS |
-40 |
+85 |
grad |
|
|
Temperatura tat-Tħaddim tal-Każ |
TA |
0 |
70 |
grad |
|
|
Vultaġġ tal-Provvista Massimu |
Vcc |
-0.5 |
4 |
V |
|
|
Umdità Relattiva |
RH |
0 |
85 |
% |
Karatteristiċi Elettriku
(TOP=0 sa 70grad , VCC=3.135 sa 3.465 Volts)
|
Parametru |
Simbolu |
Min. |
Tipiku |
Massimu |
Unità |
Nota |
|
Vultaġġ tal-Provvista |
Vcc |
3.135 |
3.465 |
V |
|
Kurrent tal-Provvista |
Icc |
600 |
mA |
|||
|
Konsum tal-Enerġija |
P |
2 |
W |
|||
|
Taqsima Trasmettitur |
||||||
|
Impedenza differenzjali tad-dħul |
Ġlud |
100 |
Ω |
1 |
||
|
Tx Input Single Ended DC Vultaġġ Tolleranza (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Tbandal tal-vultaġġ tad-dħul differenzjali |
Vin, pp |
180 |
700 |
mV |
2 |
|
|
Ittrasmetti Vultaġġ Iddiżattiva |
VD |
2 |
Vcc |
V |
3 |
|
|
Ittrasmetti Vultaġġ Jippermetti |
VEN |
Vee |
Vee+0.8 |
V |
||
|
Taqsima Riċevitur |
||||||
|
Tolleranza tal-Vultaġġ tal-Output Ended Uniku |
V |
-0.3 |
4 |
V |
||
|
Vultaġġ Diff tal-Ħruġ Rx |
Vo |
300 |
850 |
mV |
||
|
Ħin ta' Żieda u Waqgħa tal-Output Rx |
Tr/Tf |
30 |
Ps |
4 |
||
|
Ħtija LOS |
tort VLOS |
2 |
VccHOST |
V |
5 |
|
|
LOS Normali |
norma VLOS |
Vee |
Vee+0.8 |
V |
5 |
|
Nota
1.Huwa direttament konness mal-pinnijiet tad-dħul tad-data TX, b'akkoppjar AC mill-brilli fis-sewwieq tal-lejżer IC.
2.Il-LOS huwa kkonfigurat bħala output ta 'kollettur miftuħ. Għandu jinġibed 'il fuq b'reżistenza li tvarja minn 4.7kΩ sa 10kΩ fuq il-bord ospitanti. Waqt it-tħaddim normali, joħroġ loġika 0; f'każ ta 'telf ta' sinjal, joħroġ loġika
3.Il-vultaġġ massimu pull-up li jista 'jittollera huwa 5.5V.
Parametri ottiċi
(TOP=0 sa 70 grad , VCC=3.135 sa 3.465 Volts)
|
Parametru |
Simbolu |
Min. |
Tipiku |
Massimu |
Unità |
Nota |
|
Taqsima Trasmettitur |
||||||
|
Wavelength taċ-Ċentru |
λc |
λ-6.5 |
λ+6.5 |
nm |
||
|
wisa' spettrali |
Δλ |
1 |
nm |
|||
|
Qawwa Ottika Medja |
Pavg |
0 |
+4 |
Dbm |
1 |
|
|
Qawwa Laser Mitfi |
Poff |
-30 |
Dbm |
|||
|
Proporzjon ta' Estinzjoni |
ER |
8.2 |
Db |
|||
|
Piena ta' Dispersjoni ta' Trasmettitur |
TDP |
3.0 |
Db |
2 |
||
|
Ħoss ta' Intensità Relattiva |
Ġlud |
-128 |
dB/Hz |
3 |
||
|
Tolleranza ta 'Telf ta' Ritorn Ottiku |
20 |
Db |
||||
|
Taqsima Riċevitur |
||||||
|
Wavelength taċ-Ċentru |
λr |
1260 |
1620 |
nm |
||
|
Sensittività tar-Riċevitur (OMA) |
Sen |
-23 |
Dbm |
4 |
||
|
Sensittività Stressata (OMA) |
SenST |
-21 |
Dbm |
4 |
||
|
Los Assert |
LOSA |
-34 |
- |
Dbm |
||
|
Los Deżerta |
LOSD |
-24 |
Dbm |
|||
|
Los isteresi |
LOSH |
0.5 |
Db |
|||
|
Tagħbija żejda |
Is-Sibt |
-7 |
Dbm |
5 |
||
|
Riflettanza tar-riċevitur |
Rrx |
-12 |
Db |
Nota
1. Iċ-ċifri tal-qawwa medja huma informattivi biss, skont IEEE802.3ae.
2. riflessjoni 12dB.
3. Kundizzjonijiet tat-testijiet tar-riċevituri stressati skont IEEE802.3ae. L-ittestjar tas-CSRS jeħtieġ li l-bord ospitanti jkun konformi SFF-8431.
4. Tagħbija żejda tar-riċevitur speċifikata f'OMA u taħt l-agħar kundizzjoni komprensiva ta' stress.
Informazzjoni dwar l-Ordni
|
Numru tal-Parti |
Deskrizzjoni |
|

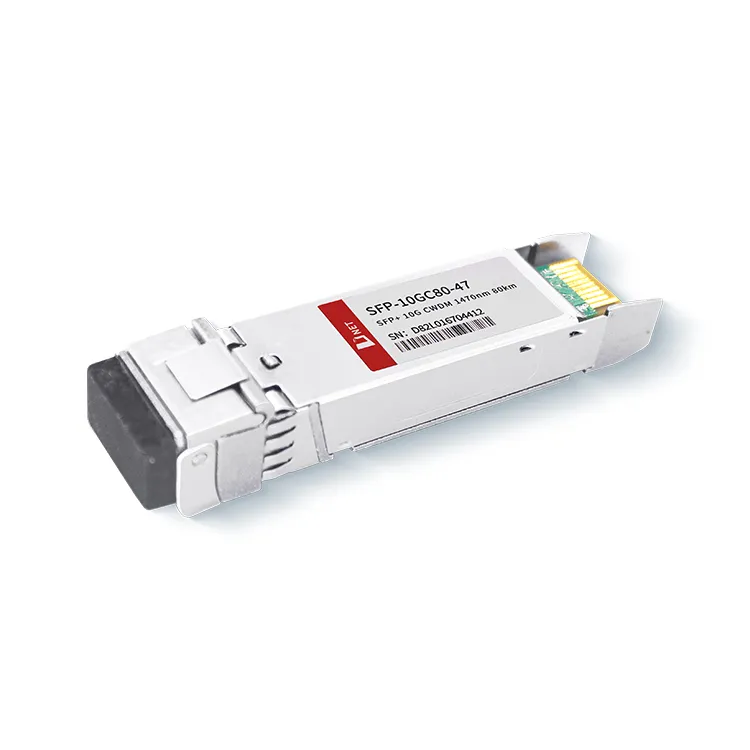

SFP-10GC80-C60 |
10Gb/s 80km CWDM SFP+ Transceiver Hot Pluggable, Duplex LC, +3.3V,1470nm, CWDM EML&APD, Modalità Unika |
FAQ
1. Għal xiex jintużaw il-portijiet 10G SFP +?
A: 10G SFP + normalment jittrasmetti ottiċi f'850nm, 1310nm, 1550nm, CWDM, DWDM; SONET / SDH għal 10Gbps, Fibre Channel, gigabit Ethernet, 10 gigabit Ethernet u applikazzjonijiet oħra, inklużi wkoll links DWDM.
2. Nista 'nuża transceivers SFP + fil-portijiet SFP28?
A: transceivers SFP+ (10 Gigabit Ethernet) ma jistgħux jintużaw direttament fil-portijiet SFP28 (25 Gigabit Ethernet). Għalkemm iż-żewġ moduli SFP+ u SFP28 jużaw l-istess fattur tal-forma, joperaw b'veloċitajiet differenti. Il-moduli SFP+ jappoġġjaw rati ta 'dejta sa 10Gbps, filwaqt li l-moduli SFP28 jappoġġjaw rati ta' dejta sa 25Gbps. Barra minn hekk, il-portijiet SFP28 huma ddisinjati biex jappoġġjaw livelli ogħla ta 'enerġija meħtieġa għal tħaddim ta' 25Gbps. Għalhekk, l-użu ta 'transceiver SFP+ f'port SFP28 mhux se jkun kompatibbli u mhux se jaħdem.
